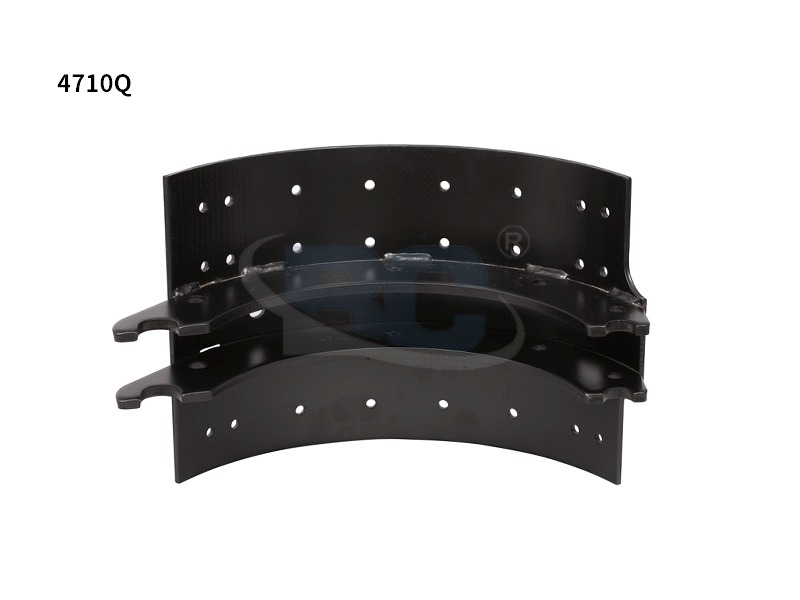

4710Q Bremsschuh: Spezifikationen, Montage- und Installationsanleitung

Was die 4710Q-Teilenummer bedeutet

Die 4710Q designation follows the Gunite / Accuride / industry-standard brake shoe numbering convention used across the North American heavy-vehicle brake parts market. Breaking down the number provides immediate fitment and specification information:

• 47 – Identifiziert die Breitenkategorie der Schuhplattform. In der Standardcodierung deckt diese Präfixgruppe Schuhe ab, die für die 5 Zoll (127 mm) breite Bremstrommelfläche ausgelegt sind, was bei Standard-Tandemantriebsachsen und Anhängerachsen in nordamerikanischen Anwendungen die vorherrschende Breite darstellt.
• 10 – Identifiziert die Kategorie des Trommeldurchmessers. Dies entspricht dem Trommeldurchmesser von 16,5 Zoll (419 mm) – dem universellen Standard für LKW- und Anhängerachsen der Klassen 7 und 8 in Nordamerika. Dieser Durchmesser ist seit Mitte des 20. Jahrhunderts die vorherrschende Größe und bleibt der Standard, anhand dessen alle Ersatzteile bezogen werden.
• Q — Die Reibungscodebezeichnung SAE J661. Der Q-Code identifiziert einen Reibbelag mit einem bestimmten Reibungskoeffizienten und Wärmeleistungsbereich. Unter J661 entspricht jeder Buchstabe einem getesteten Koeffizientenbereich: Q fällt in den normale Reibungskategorie (Reibungskoeffizient 0,35–0,45) , ausbalanciert für Kalt- und Warmbremsleistung bei schwerer Nutzfahrzeuglast.

Die Querverweisnummern für den 4710Q variieren je nach Hersteller. Dieselbe Baugruppe erscheint möglicherweise in Lieferantenkatalogen als Meritor 4710Q, Gunite 4710Q, Haldex 4710Q oder unter OEM-Teilenummern von Hendrickson, Dana Spicer und Achsen-OEMs. Überprüfen Sie immer die Stegdicke, den Bogen des Schuhtischs und die Befestigungsmethode der Auskleidung (geklebt oder genietet) anhand der Originalausrüstungsspezifikation, bevor Sie bei einem neuen Lieferanten bestellen, da Maßabweichungen zwischen Gießereien das Spiel zwischen Trommel und Auskleidung und die Kompatibilität der Einstellvorrichtung beeinträchtigen können.

Technische Daten der Bremsbacke 4710Q

Die following specification table covers the key dimensional and performance parameters for a standard 4710Q brake shoe assembly. Values shown represent the OEM-equivalent specification; verify against your specific axle manufacturer's documentation for safety-critical applications.

Fahrzeug- und Achsanwendungen für den 4710Q

Die 4710Q is one of the most widely specified brake shoes in the North American heavy vehicle market. Its 16.5 × 5 configuration covers the majority of tandem drive and trailer axle positions on Class 6, 7, and 8 vehicles. Common confirmed applications include:

• Sattelaufliegerachsen: Standardausrüstung bei den meisten Sattelaufliegern, Kühlanhängern und Pritschenanhängern mit Achsbaugruppen von Hendrickson, SAF-Holland und Dexter. Der 4710Q passt sowohl für die vordere als auch für die hintere Backenposition bei S-Nocken-Fundamentbremsen dieser Achsfamilien.
• Traktorantriebsachsen der Klasse 8: Wird für hintere Tandemachsen der Meritor RS-Serie verwendet – eine der häufigsten Antriebsachsen der Klasse 8 – sowie für die quietschgedämpften Varianten der Dana Spicer DS-Serie und ArvinMeritor. Der Schuh passt sowohl in die primäre als auch in die sekundäre Position.
• Mittelschwere Lkw (Klasse 6–7): Hinterachs-Trommelbremssysteme für LKWs der International MV-Serie, Freightliner M2 und Kenworth T270/T370, bei denen der Trommeldurchmesser 16,5 Zoll angegeben ist. Vorderachsanwendungen an Lastkraftwagen der Klasse 8 verwenden eine andere Trommelbreite (7 oder 8 Zoll) und erfordern eine andere Backennummer.
• Busse und Reisebusse: Hinterachs-Trommelbremsen auf Nahverkehrs- und Reisebusplattformen mit standardmäßigen Meritor/ZF-Achskonfigurationen, bei denen Trommeldurchmesser und Backenbreite der Spezifikation der 4710-Familie entsprechen.
• Bau- und Berufsausrüstung: Muldenkipper, Betonmischer und Kranträger mit Highway-tauglichen Tandem-Hinterachsen und 16,5-Zoll-Bandagen. Hinweis: Bei anspruchsvollen beruflichen Anwendungen kann ein hochwertigerer Reibbelag als der Standard-Q-Code erforderlich sein – konsultieren Sie den Anwendungsleitfaden des Reibbelaglieferanten.

Um den Einbau in ein bestimmtes Fahrzeug zu bestätigen, messen Sie bei der nächsten Bremseninspektion den Trommeldurchmesser und die Trommelstirnbreite und notieren Sie die OEM- und Modellnummer der Achse vom Achsetikett. Vergleichen Sie diese vor der Bestellung mit der 4710Q-Spezifikation – Trommeldurchmesser 16,5 Zoll, Schuhbreite 5 Zoll.

OEM vs. Aftermarket 4710Q: Wie der Qualitätsunterschied aussieht

Die 4710Q is a commodity part in the heavy truck aftermarket, which means quality ranges widely between suppliers. The physical dimensions may look identical between a premium OEM-equivalent shoe and a low-cost import, but the performance difference under loaded braking conditions is substantial and has direct safety implications.

• Qualität der Stahlplattform: OEM-Spezifikation 4710Q-Schuhe verwenden hochfesten niedriglegierten (HSLA) Stahl für Steg und Tisch mit einer Mindeststreckgrenze von 50.000 psi (345 MPa) . Für preisgünstige Aftermarket-Schuhe kann Weichstahl (Streckgrenze 36.000 psi / 248 MPa) verwendet werden, der unter den zyklischen Biegebelastungen, die durch starkes Bremsen beladener Fahrzeuge entstehen, anfälliger für Stegrisse ist. Überprüfen Sie die Nockenstößeltasche und das Ankerstiftloch auf Stegrisse – dies sind die Stellen mit der höchsten Belastung.
• Konsistenz des Reibbelags: Die SAE J661-Zertifizierung erfordert Reibungstests der tatsächlichen Produktionsauskleidung, wobei der Kalt- und Heißkoeffizient innerhalb des Q-Bezeichnungsbereichs liegt. Einige Billiganbieter zertifizieren eine Charge und produzieren nachfolgende Chargen mit inkonsistenter Rezeptur. Ein inkonsistenter Reibungskoeffizient über einen Satz Backen hinweg führt zu einer ungleichmäßigen Bremsbetätigung – das Äquivalent einer ungleichen Bremsvorspannung an der Achse, was zu Zug, vorzeitigem Verschleiß des Backens mit höherer Reibung und einer verringerten Gesamtbremskraft des Backens mit geringerer Reibung führt.
• Integrität der Bindung zwischen Belag und Tisch: Bei genieteten Auskleidungen müssen die Nietlöcher auf die richtige Tiefe versenkt sein, damit der Nietkopf vollständig versenkt ist und die Trommeloberfläche nicht berühren kann, bevor die Auskleidung die Mindestdicke erreicht hat. Falsch versenkte Nieten berühren die Trommel 3–5 mm vorher Die Auskleidung erreicht die minimale Dicke, was zu sofortigen Riefenbildungen in der Trommel führt und zusätzlich zum Ersetzen des Schuhs einen Austausch der Trommel erforderlich macht.
• Lichtbogenschleifen: Die shoe table arc radius must match the drum radius to within 0,010 Zoll (0,25 mm) für vollflächigen Belagkontakt. Ein Schuh mit einem nicht übereinstimmenden Bogen berührt die Trommel nur in der Mitte oder an den Rändern, was die wirksame Bremsfläche um bis zu 40 % verringert und zu einem beschleunigten lokalen Belagverschleiß führt.

Inspektion, Verschleißgrenzen und Zeitpunkt des Austauschs des 4710Q

Die Kriterien für Straßenkontrollen von FMVSS 121 und CVSA (Commercial Vehicle Safety Alliance) definieren die Mindestbedingungen, unter denen eine 4710Q-Bremsbacke ausgetauscht werden muss. Standards für die vorbeugende Flottenwartung verwenden in der Regel konservativere Schwellenwerte, um Verstöße wegen Außerbetriebnahme am Straßenrand zu vermeiden und eine konstante Bremsleistung über das gesamte Wartungsintervall hinweg sicherzustellen.

• Mindeststärke der Auskleidung: FMVSS 121 spezifiziert den Ersatz bei 0,25 Zoll (6,35 mm) gemessen an der dünnsten Stelle, ohne jegliche Fase. Die meisten Flottenwartungsstandards ersetzen durch 0,375 Zoll (9,5 mm) – die 3/8-Zoll-Regel – um eine gleichbleibende Leistung während des nächsten Inspektionsintervalls sicherzustellen und einen Notaustausch auf der Straße zu vermeiden.
• Web-Cracking: Jeder Riss im Schuhsteg, der bei einer praktischen Inspektion mit bloßem Auge sichtbar ist, ist ein sofortiges Aussonderungskriterium. Bahnrisse breiten sich unter Bremslasten schnell aus und können zum völligen Einsturz der Backen in der Bremstrommel führen, einem katastrophalen Ausfallmodus, der zum völligen Bremsverlust des betroffenen Rads führt.
• Verschmutzung der Auskleidung: Eindringendes Fett oder Öl in die Belagmatrix verringert den Reibungskoeffizienten um 50–70 % am kontaminierten Bereich. Verunreinigte Auskleidungen können nicht gereinigt und wieder in Betrieb genommen werden – ein Austausch ist obligatorisch. Identifizieren und reparieren Sie die Ursache der Verunreinigung (defekte Achsdichtung, Radlagerdichtung oder Überfüllung des Gestängesteller-Schmiernippels), bevor Sie neue Schuhe einbauen.
• Ablösung oder Abplatzen der Auskleidung: Jeder Belagabschnitt, der sich vom Schuhtisch gelöst hat, in seiner gesamten Dicke gerissen ist oder Absplitterungen an den Kanten aufweist, ist ein Ersatzindikator, unabhängig von der gemessenen Dicke. Delaminierte Abschnitte können sich zwischen Schuh und Trommel verklemmen und zum Blockieren der Bremse führen.
• Verschleiß der Nockenrolle und des Ankerbolzens: Die 4710Q shoe interacts with the S-cam through a roller at the cam end and pivots on the anchor pin at the fixed end. Worn or oval cam rollers and elongated anchor pin holes cause brake timing variation — the shoe does not fully retract, resulting in brake drag, heat buildup, and accelerated lining wear. Measure anchor pin hole diameter against specification at every shoe replacement.

Best Practices für die Installation der 4710Q-Bremsbacke

Installieren eines 4710Q Bremsbacke ermittelt korrekt, ob die neuen Bremsbacken ab der ersten Bremsbetätigung ihre Nennleistung erbringen oder eine längere Einlaufzeit mit verminderter Wirksamkeit benötigen. Diese Schritte entsprechen der gängigen Praxis für den Bremsenservice bei Nutzfahrzeugen:

• Bei kompletten Achssätzen ersetzen: Tauschen Sie immer alle Schuhe an einer kompletten Achse (beide Räder) gleichzeitig aus. Durch die Kombination neuer und teilweise abgenutzter Bremsbacken an derselben Achse entsteht ein Bremskraftungleichgewicht, das bei starkem Bremsen zu einem Zug des Fahrzeugs führt. Dasselbe Prinzip gilt für die Reibungscodes: Mischen Sie niemals Q-codierte und unterschiedlich codierte Beläge auf derselben Achse.
• Überprüfen und messen Sie die Trommel vor dem Zusammenbau: Messen Sie den Innendurchmesser der Trommel an mehreren Stellen mit einem Trommelmikrometer. Der maximal nutzbare Durchmesser einer Standardtrommel von 16,5 Zoll beträgt typischerweise 16,620 Zoll — Prüfen Sie anhand der auf der Trommeloberfläche eingestanzten Auswurfmaße des Trommelherstellers. Eine Trommel mit einem Durchmesser nahe dem Ausschussdurchmesser sollte ersetzt und nicht mit neuen Bremsbacken wiederverwendet werden – die Kombination führt zu schnellem Belagverschleiß und schlechterer Bremsleistung.
• Reinigen Sie alle Hardware-Kontaktpunkte: Entfernen Sie vor dem Zusammenbau altes Fett, Korrosion und Bremsstaub von Ankerbolzen, Nockenbuchsen, Nockenrollen-Kontaktflächen und Spider-Widerlagerpolstern. Tragen Sie einen dünnen Film Hochtemperatur-Bremsschmierstoff (kein Fett) auf alle Metall-auf-Metall-Kontaktpunkte auf – Ankerbolzenbohrung, Kontakt zwischen Rolle und Nocke und nur auf die Auflageflächen des Zahnkranzes. Tragen Sie kein Schmiermittel auf die Reibbelagfläche oder die Trommelbremsfläche auf.
• Anfangseinstellung des Gestängestellers richtig einstellen: Nach der Installation den Gestängesteller manuell zurückdrehen, um ungefähr zu sorgen 0,020–0,030 Zoll (0,5–0,75 mm) Spiel zwischen Belag und Trommel, bestätigt durch Überprüfung, dass sich die Trommel mit leichtem Widerstand, aber ohne Blockierung, frei dreht. Automatische Gestängesteller (ASAs) sollten sich nach den ersten paar Bremsbetätigungen selbsttätig auf das Betriebsspiel einstellen – stellen Sie sicher, dass der Hub an der Stößelstange der Bremskammer nicht größer ist 1,75 Zoll (44,5 mm) bei Vollbremsung.
• Führen Sie eine Bremspolitur durch (Einbettungsverfahren): Neue Beläge erfordern einen kontrollierten Einlegezyklus, um einen dünnen, gleichmäßigen Film aus Reibmaterial auf die Trommeloberfläche zu übertragen und den Belagbogen auf der Trommel zu befestigen. Das Standardverfahren zum Polieren von Nutzfahrzeugen umfasst 20–30 moderate Stopps ab 30 Meilen pro Stunde , sodass die Bremsen zwischen den Anwendungen abkühlen können. Vermeiden Sie starkes Bremsen während der ersten 200–300 Meilen. Das Überspringen dieses Verfahrens führt zu glasierten Auskleidungen und verringerter Reibung für den ersten Teil der Auskleidungslebensdauer.
